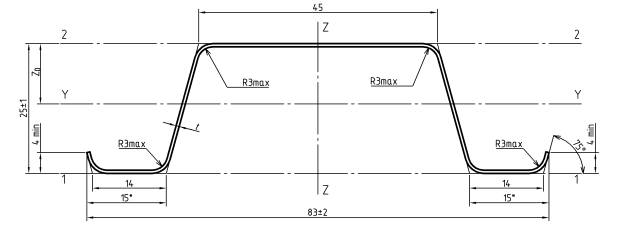

Обрешетка универсальная ОУ 25

* – размеры для справок

Таблица 1 – Параметры профиля обрешетки универсальной ОУ 25

Обозначение профиля	Толщина листа t, мм	Площадь сечения, см²		При сжатых узких полках				При сжатых широких полках				Масса, кг	Ширина заготов-ки, мм
		При растяже-нии F_t	При сжатии F_c	z₀, см	Момент инерции I_y, см⁴	Момент сопротивления, см³		z₀, см	Момент инерции I_y, см⁴	Момент сопротивления, см³
		При растяже-нии F_t	При сжатии F_c	z₀, см	Момент инерции I_y, см⁴	W_y1	W_y2	z₀, см	Момент инерции I_y, см⁴	W_y1	W_y₂
ОУ 25-0.6	0,60	0.76	0.64	1.30	0.80	0.62	0.67	1.12	0.65	0.58	0.47	0.68(0.65)	132
ОУ 25-0.7	0,70	0.88	0.79	1.29	0.93	0.71	0.77	1.16	0.79	0.68	0.59	0.78(0.76)
ОУ 25-0.8	0,80	1.00	0.93	1.29	1.05	0.81	0.87	1.20	0.94	0.78	0.73	0.88(0.86)

Примечание: по предварительному заказу возможно выполнение профиля с вентиляционными отверстиями Æ12 мм по оси Y – Y в обеих боковых стенках с шагом 0,5 … 1,0 м.
