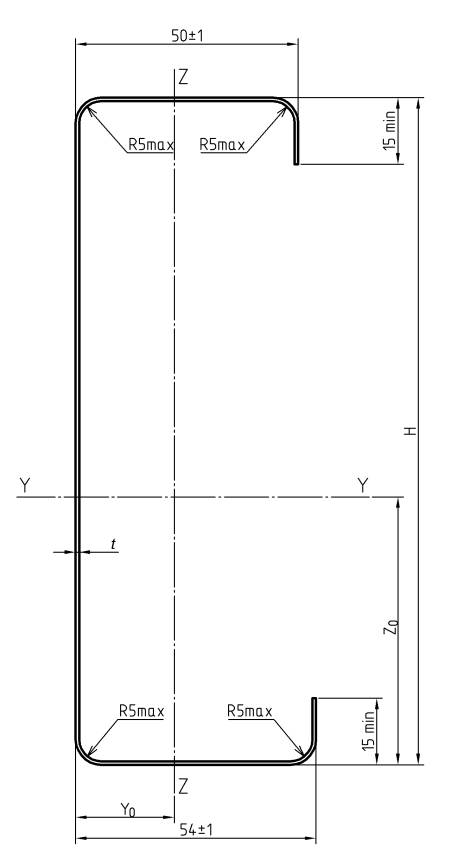

Рисунок 4 – Профиль стоечный ПС
Рисунок 4 – Профиль стоечный ПС
Таблица 4 – Параметры профиля стоечного ПС
|
Обозначение профиля |
Высота профиляH, мм |
Толщина листа t, мм |
Площадь |
Момент инерции Iy, см4 |
Момент сопроти-вления Wy,min, см3 |
z0, |
При сжатой стенке |
При сжатых кромках полок |
Масса, |
Ширина заготов-ки, мм |
|||
|
При растяже-нии Ft |
При сжатии |
y0, |
Момент инерции Iz, см4 |
y0, |
Момент инерции Iy, см4 |
||||||||
|
ПС 100-0.8 |
100 |
0,8 |
1.85 |
1.00 |
25.32 |
4.26 |
4.06 |
2.54 |
5.00 |
1.63 |
7.11 |
1.57(1.53) |
235 |
|
ПС 100-1.0 |
1,0 |
2.30 |
1.49 |
34.64 |
6.17 |
4.38 |
2.39 |
6.68 |
1.69 |
9.01 |
1.94(1.90) |
||
|
ПС 150-1.0 |
150 |
1,0 |
2.80 |
1.49 |
84.16 |
9.69 |
6.31 |
2.39 |
6.68 |
1.36 |
10.16 |
2.36(2.30) |
285 |
|
ПС 150-1.5 |
1,5 |
4.17 |
2.84 |
138.41 |
17.04 |
6.88 |
2.11 |
11.24 |
1.44 |
15.25 |
3.47(3.42) |
||
|
ПС 150-2.0 |
2,0 |
5.52 |
4.16 |
185.53 |
23.30 |
7.04 |
1.88 |
16.11 |
1.41 |
19.72 |
4.67(4.62) |
||
|
ПС 200-1.0 |
200 |
1,0 |
3.30 |
1.49 |
157.47 |
13.23 |
8.10 |
2.39 |
6.68 |
1.14 |
10.94 |
2.77(2.71) |
335 |
|
ПС 200-1.5 |
1,5 |
4.92 |
2.84 |
262.21 |
23.50 |
8.84 |
2.11 |
11.24 |
1.22 |
16.57 |
4.08(4.02) |
||
|
ПС 200-2.0 |
2,0 |
6.52 |
4.16 |
355.76 |
32.63 |
9.10 |
1.88 |
16.11 |
1.20 |
21.42 |
5.40(5.34) |
||
|
ПС 250-1.5 |
250 |
1,5 |
5.67 |
2.84 |
429.61 |
29.99 |
10.68 |
2.11 |
11.24 |
1.06 |
17.53 |
4.69(4.62) |
385 |
|
ПС 250-2.0 |
2,0 |
7.52 |
4.16 |
587.84 |
42.04 |
11.02 |
1.88 |
16.11 |
1.04 |
22.66 |
6.20(6.13) |
||
