* – размеры для справок

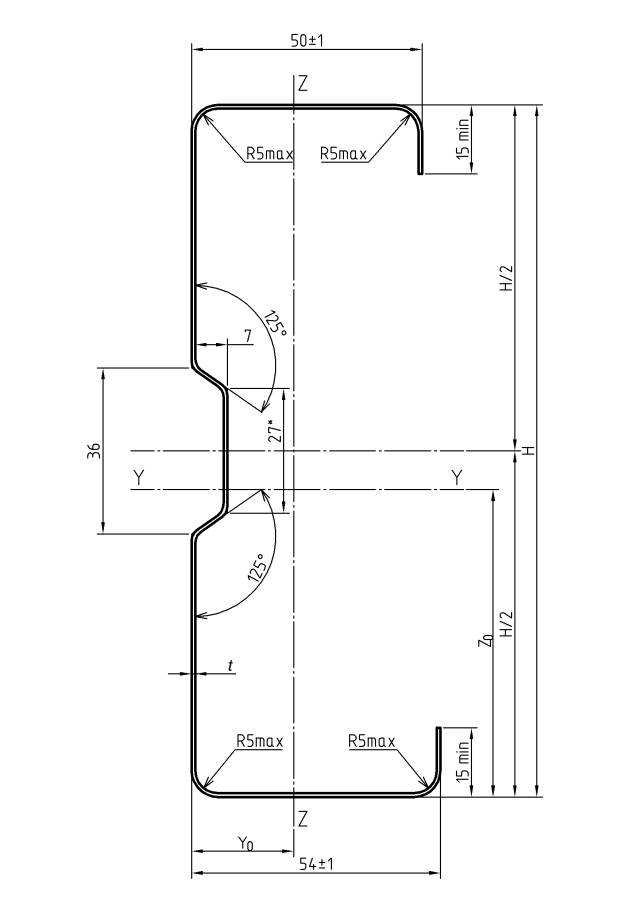

Рисунок 5 – Профиль стоечный усиленный ПСУ
* – размеры для справок
Рисунок 5 – Профиль стоечный усиленный ПСУ
Таблица 5 – Параметры профиля стоечного усиленного ПСУ
|
Обозначение профиля |
Высота профиляH, мм |
Толщина листа t, мм |
Площадь |
Момент инерции Iy, см4 |
Момент сопроти-вления Wy,min, см3 |
z0, |
При сжатой стенке |
При сжатых кромках полок |
Масса, |
Ширина заготов-ки, мм |
|||
|
При растяже-нии Ft |
При сжатии |
y0, |
Момент инерции Iz, см4 |
y0, |
Момент инерции Iy, см4 |
||||||||
|
ПСУ 150-1.0 |
150 |
1,0 |
2.88 |
2.33 |
87.83 |
10.70 |
6.79 |
1.70 |
9.23 |
1.42 |
9.78 |
2.40(2.34) |
290 |
|
ПСУ 150-1.5 |
1,5 |
4.28 |
4.28 |
144.03 |
18.76 |
7.32 |
1.48 |
14.65 |
1.48 |
14.65 |
3.53(3.48) |
||
|
ПСУ 150-2.0 |
2,0 |
5.67 |
5.67 |
189.10 |
24.54 |
7.30 |
1.46 |
18.94 |
1.46 |
18.94 |
4.67(4.62) |
||
|
ПСУ 200-1.0 |
200 |
1,0 |
3.38 |
2.33 |
162.90 |
14.35 |
8.65 |
1.70 |
9.23 |
1.19 |
10.63 |
2.81(2.75) |
340 |
|
ПСУ 200-1.5 |
1,5 |
5.03 |
4.40 |
271.28 |
25.60 |
9.40 |
1.45 |
14.90 |
1.26 |
16.06 |
4.14(4.08) |
||
|
ПСУ 200-2.0 |
2,0 |
6.67 |
6.63 |
372.46 |
36.38 |
9.76 |
1.25 |
20.70 |
1.24 |
20.76 |
5.48(5.42) |
||
|
ПСУ 250-1.0 |
250 |
1,0 |
3.88 |
2.33 |
263.76 |
18.08 |
10.41 |
1.70 |
9.23 |
1.03 |
11.24 |
3.22(3.15) |
390 |
|
ПСУ 250-1.5 |
1,5 |
5.78 |
4.40 |
442.04 |
32.29 |
11.31 |
1.45 |
14.90 |
1.10 |
17.10 |
4.75(4.68) |
||
|
ПСУ 250-2.0 |
2,0 |
7.67 |
6.63 |
609.29 |
45.97 |
11.75 |
1.25 |
20.70 |
1.08 |
22.10 |
6.28(6.21) |
||
