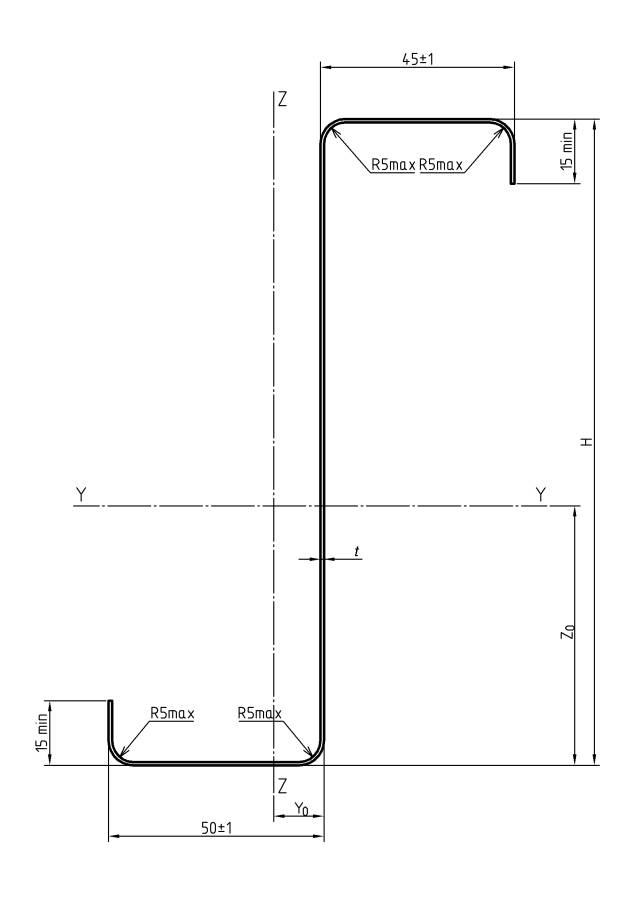

Рисунок 7 – Профиль Z-образный
Рисунок 7 – Профиль Z-образный
Таблица 7 – Параметры Z-образного профиля
|
Обозначение профиля |
Высота профиляH, мм |
Толщина листа t, мм |
Площадь |
Момент инерции Iy, см4 |
Момент сопроти-вления Wy,min, см3 |
z0, |
При сжатой кромке большей полки |
При сжатой кромке малой полки |
Масса, |
Ширина заготов-ки, мм |
|||
|
При растяже-нии Ft |
При сжатии |
y0, |
Момент инерции Iz, см4 |
y0, |
Момент инерции Iy, см4 |
||||||||
|
Z
100-1.0 |
100 |
1,0 |
2.23 |
1.49 |
34.25 |
6.15 |
4.43 |
0.07 |
13.10 |
0.33 |
13.48 |
1.90(1.86) |
230 |
|
Z
100-1.2 |
1,2 |
2.67 |
2.02 |
42.73 |
7.90 |
4.59 |
0.17 |
16.25 |
0.27 |
16.43 |
2.26(2.22) |
||
|
Z 100-1.5 |
1,5 |
3.33 |
2.75 |
53.56 |
9.99 |
4.64 |
0.22 |
20.49 |
0.27 |
20.46 |
2.80(2.76) |
||
|
Z
100-2.0 |
2,0 |
4.42 |
4.06 |
71.01 |
13.33 |
4.67 |
0.25 |
27.15 |
0.27 |
27.12 |
3.71(3.66) |
||
|
Z
150-1.0 |
150 |
1,0 |
2.73 |
1.49 |
83.35 |
9.65 |
6.37 |
0.06 |
13.10 |
0.33 |
13.48 |
2.31(2.26) |
280 |
|
Z
150-1.2 |
1,2 |
3.27 |
2.02 |
104.79 |
12.50 |
6.61 |
0.14 |
16.26 |
0.27 |
16.43 |
2.75(2.70) |
||
|
Z 150-1.5 |
1,5 |
4.08 |
2.75 |
132.86 |
16.06 |
6.73 |
0.18 |
20.52 |
0.27 |
20.46 |
3.41(3.36) |
||
|
Z
150-2.0 |
2,0 |
5.42 |
4.06 |
179.37 |
22.07 |
6.87 |
0.20 |
27.20 |
0.27 |
27.12 |
4.51(4.46) |
||
|
Z
200-1.0 |
200 |
1,0 |
3.23 |
1.49 |
156.13 |
13.18 |
8.16 |
0.05 |
13.11 |
0.33 |
13.48 |
2.73(2.67) |
330 |
|
Z
200-1.2 |
1,2 |
3.87 |
2.02 |
197.23 |
17.12 |
8.48 |
0.12 |
16.27 |
0.27 |
16.43 |
3.25(3.18) |
||
|
Z 200-1.5 |
1,5 |
4.83 |
2.75 |
251.79 |
22.19 |
8.65 |
0.15 |
20.55 |
0.27 |
20.46 |
4.02(3.96) |
||
|
Z
200-2.0 |
2,0 |
6.42 |
4.06 |
344.06 |
30.96 |
8.89 |
0.17 |
27.23 |
0.27 |
27.12 |
5.32(5.26) |
||
Примечание ко всем таблицам:
1) Эффективные характеристики сечений определены из условия, что длина устойчивых участков сжатых плоских элементов сечения равна 40t.
2) Значения в скобках соответствуют массе профилей, изготовленных из стали с цинковым покрытием 2 класса.
3) Масса цинкового покрытия 1 класса, нанесенного на 1м2 поверхности с двух сторон, принята равной 414 г.
4) Масса цинкового покрытия 2 класса, нанесенного на 1м2 поверхности с двух сторон, принята равной 230 г.
5) Масса лакокрасочного покрытия при определении массы профилей не учитывалась.
