ФЕРМА
Общие
характеристики
Группа
конструкции по таблице 50* СНиП: 2
Сталь:
C245 - фасон 2-20 мм
Расчетное
сопротивление стали Ry= 24.0 кН/см2
Коэффициент
надежности по ответственности 0.95
При подборе
и проверке элементов ферм приняты следующие значения коэффициента условий
работы:
-
поясов, опорных раскосов, растянутых элементов решетки, сжатых элементов
решетки крестового сечения - 0.95
-
сжатых элементов решетки таврового сечения при гибкости их больше 60 - 0.8

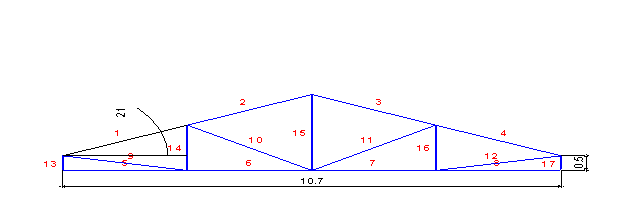

Тип
фермы
Пролет
фермы L = 10.7 м
Высота
фермы H = 0.5 м
Количество
панелей верхнего пояса 4
Угол
наклона a = 21.0 град
Раскрепления
из плоскости
Узлы
верхнего пояса: все
Узлы
нижнего пояса: только крайние
Сечение

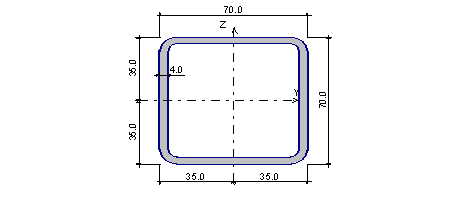

верхнего пояса - Трубы стальные квадратные
по ГОСТ 8639-68 70x4
Сечение
нижнего пояса - Трубы стальные прямоугольные по ГОСТ 8645-68 100x70x4
Сечение

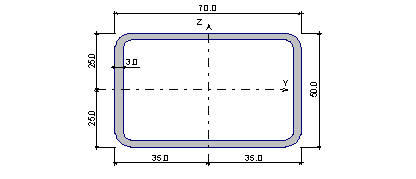

раскосов - Трубы стальные прямоугольные по ГОСТ 8645-68 70x50x3
Сечение

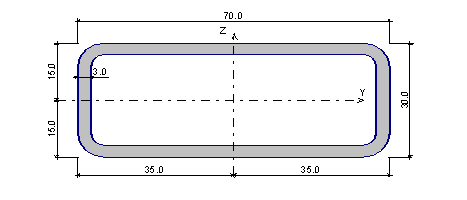

стоек - Трубы стальные прямоугольные по ГОСТ 8645-68 70x30x3
Сечение
опорных раскосов - Трубы стальные прямоугольные по ГОСТ 8645-68 70x30x3
Сечение
верхнего пояса
Сечение:
Трубы стальные квадратные по ГОСТ
8639-68 70x4
Сечение
нижнего пояса
Сечение:
Трубы стальные прямоугольные по ГОСТ 8645-68 100x70x4
Сечение
раскосов
Сечение:
Трубы стальные прямоугольные по ГОСТ 8645-68 70x50x3
Сечение
стоек
Сечение:
Трубы стальные прямоугольные по ГОСТ 8645-68 70x30x3
Сечение
опорных раскосов
Сечение:
Трубы стальные прямоугольные по ГОСТ 8645-68 70x30x3
Загружения
Загружение

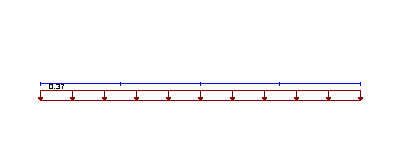

1 и 2 - Постоянное
Пояс,
к которому приложена нагрузка: нижний и верхний
Загружение

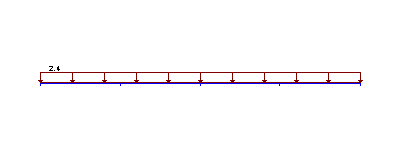

3 - Снеговое
Пояс,
к которому приложена нагрузка: верхний
Усилия
в элементах фермы
(Значения
усилий приведены в кН)
|
№
эл. |
Комбинации |
Загружения |
|||
|
|
Nmin |
Nmax |
1 |
2 |
3 |
|
Верхний
пояс |
|||||
|
1 |
-20.48 |
-2.647 |
-2.786 |
-2.786 |
-18.072 |
|
2 |
-16.327 |
-2.11 |
-2.221 |
-2.221 |
-14.407 |
|
3 |
-16.327 |
-2.11 |
-2.221 |
-2.221 |
-14.407 |
|
4 |
-20.48 |
-2.647 |
-2.786 |
-2.786 |
-18.072 |
|
Нижний
пояс |
|||||
|
5 |
0.0 |
0.0 |
0.0 |
0.0 |
0.0 |
|
6 |
2.471 |
19.12 |
2.601 |
2.601 |
16.872 |
|
7 |
2.471 |
19.12 |
2.601 |
2.601 |
16.872 |
|
8 |
-6.88305e-16 |
6.64679e-16 |
3.53717e-16 |
3.45945e-16 |
-1.07825e-15 |
|
Раскосы |
|||||
|
9 |
2.514 |
19.451 |
2.646 |
2.646 |
17.164 |
|
10 |
-4.465 |
-0.577 |
-0.607 |
-0.607 |
-3.94 |
|
11 |
-4.465 |
-0.577 |
-0.607 |
-0.607 |
-3.94 |
|
12 |
2.514 |
19.451 |
2.646 |
2.646 |
17.164 |
|
Стойки |
|||||
|
13 |
-14.081 |
-1.41 |
-1.485 |
-1.98 |
-12.84 |
|
14 |
-2.634 |
0.478 |
0.504 |
-0.486 |
-3.154 |
|
15 |
1.512 |
5.367 |
1.592 |
0.602 |
3.906 |
|
16 |
-2.634 |
0.478 |
0.504 |
-0.486 |
-3.154 |
|
17 |
-14.081 |
-1.41 |
-1.485 |
-1.979 |
-12.84 |
Опорные
реакции
|
|
Сила
слева (кН) |
Сила
справа (кН) |
|
По
критерию Nmax |
1.98 |
1.979 |
|
По
критерию Nmin |
15.317 |
15.317 |
Результаты
расчета
|
Проверено
по СНиП |
Фактор |
Коэффициент
использования |
|
п.5.1 |
прочность
верхнего пояса |
0.085 |
|
п.5.3 |
устойчивость
верхнего пояса в плоскости фермы |
0.169 |
|
п.5.3 |
устойчивость
верхнего пояса из плоскости фермы |
0.169 |
|
пп.
6.1-6.4,6.15 |
гибкость
верхнего пояса |
0.708 |
|
п.5.1 |
прочность
нижнего пояса |
0.066 |
|
пп.
6.1-6.4,6.16 |
гибкость
нижнего пояса |
0.953 |
|
п.5.1 |
прочность
раскосов |
0.029 |
|
п.5.3 |
устойчивость
раскосов в плоскости фермы |
0.074 |
|
п.5.3 |
устойчивость
раскосов из плоскости фермы |
0.069 |
|
пп.
6.1-6.4,6.15 |
гибкость
раскосов |
0.65 |
|
п.5.1 |
прочность
стоек |
0.113 |
|
п.5.3 |
устойчивость
стоек в плоскости фермы |
0.127 |
|
п.5.3 |
устойчивость
стоек из плоскости фермы |
0.117 |
|
пп.
6.1-6.4,6.15 |
гибкость
стоек |
0.53 |
|
п.5.1 |
прочность
опорных раскосов |
0.02 |
|
пп.
6.1-6.4,6.15 |
гибкость
опорных раскосов |
0.561 |
Коэффициент
использования 0.953 - гибкость нижнего пояса
